HDR-15-24
S$19.00

Mean Well HDR DC Power Supply

Voltage Range: 85-26a VAC, 12ms/115 VAC at full load

Power output
Voltage output

Description

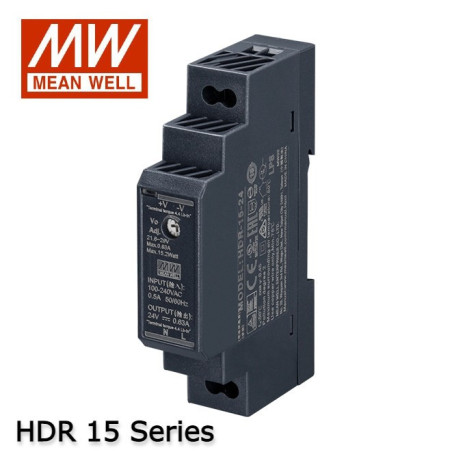

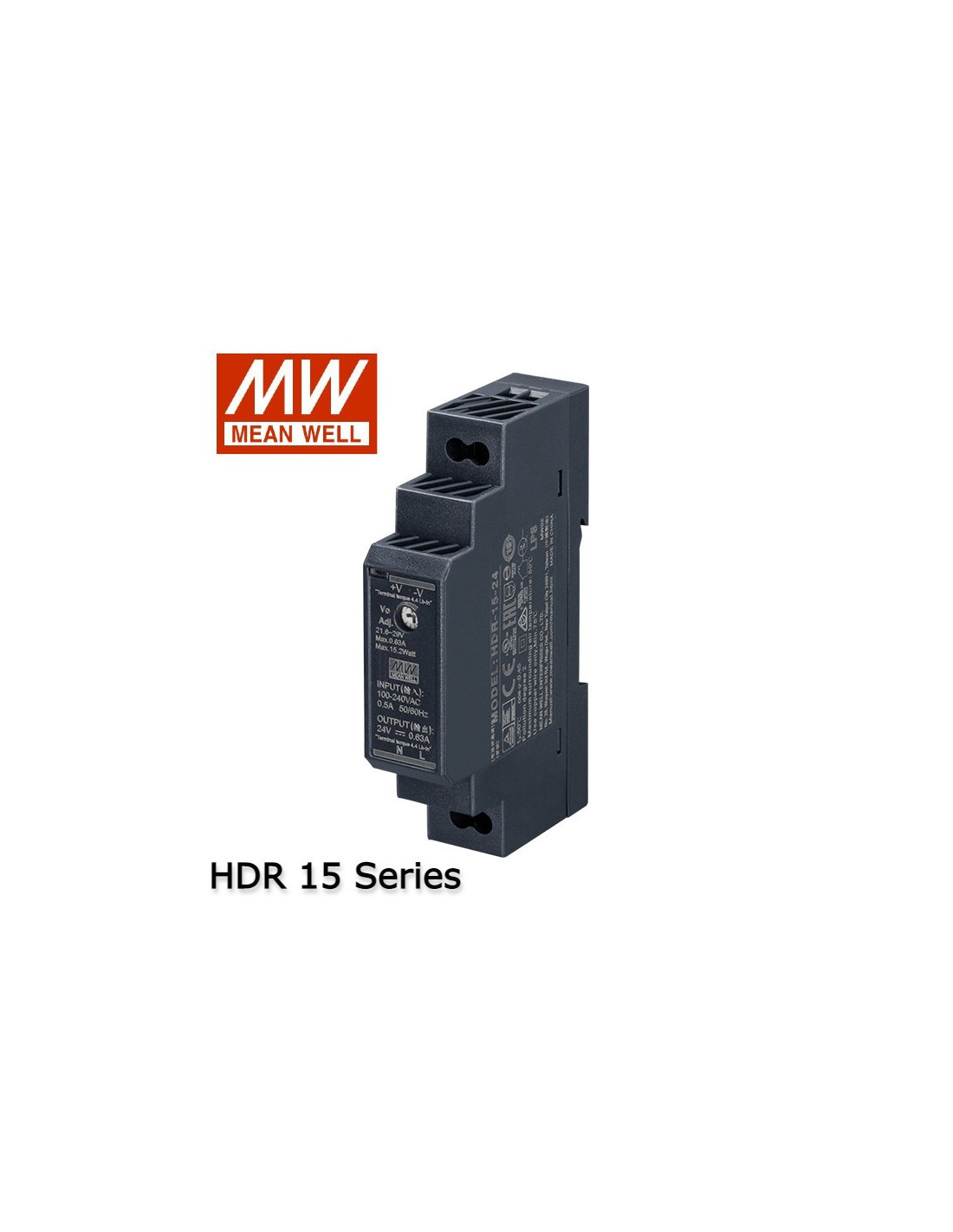

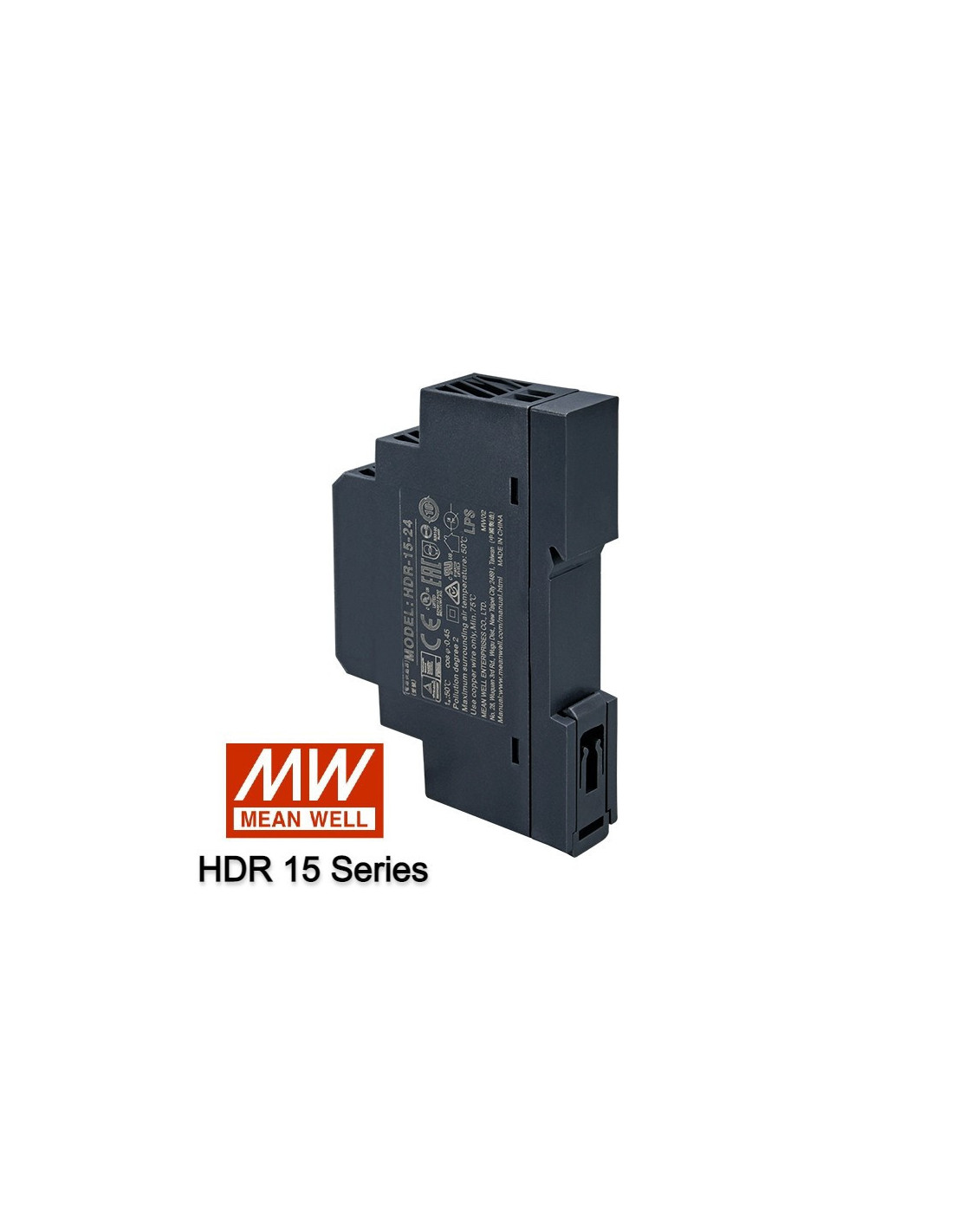

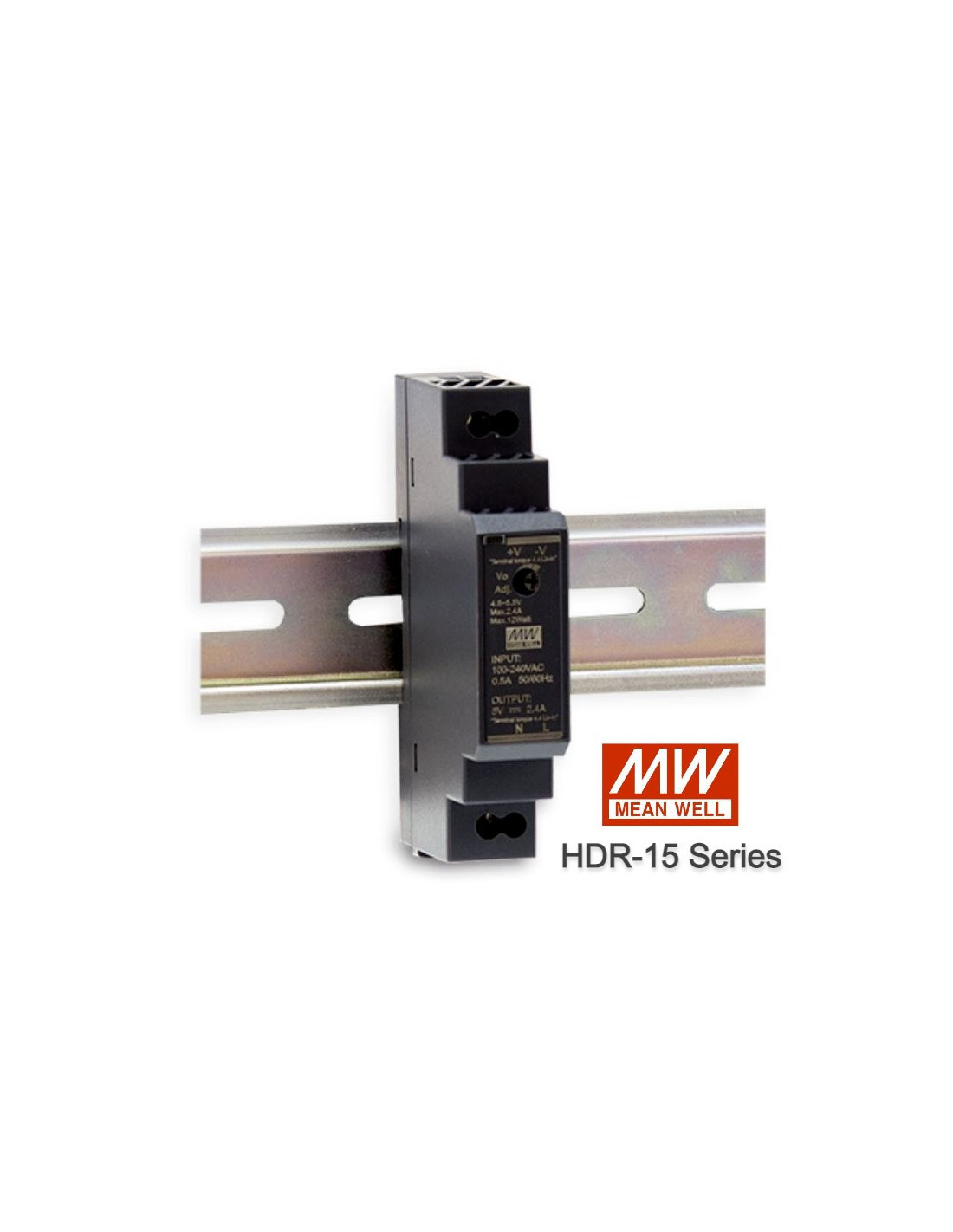

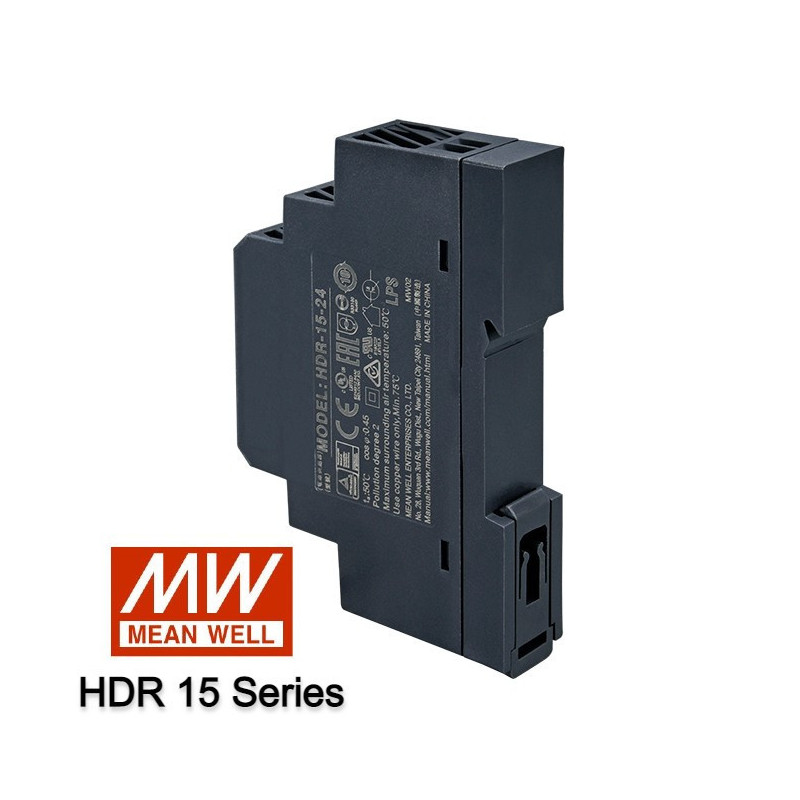

Mean Well HDR Series

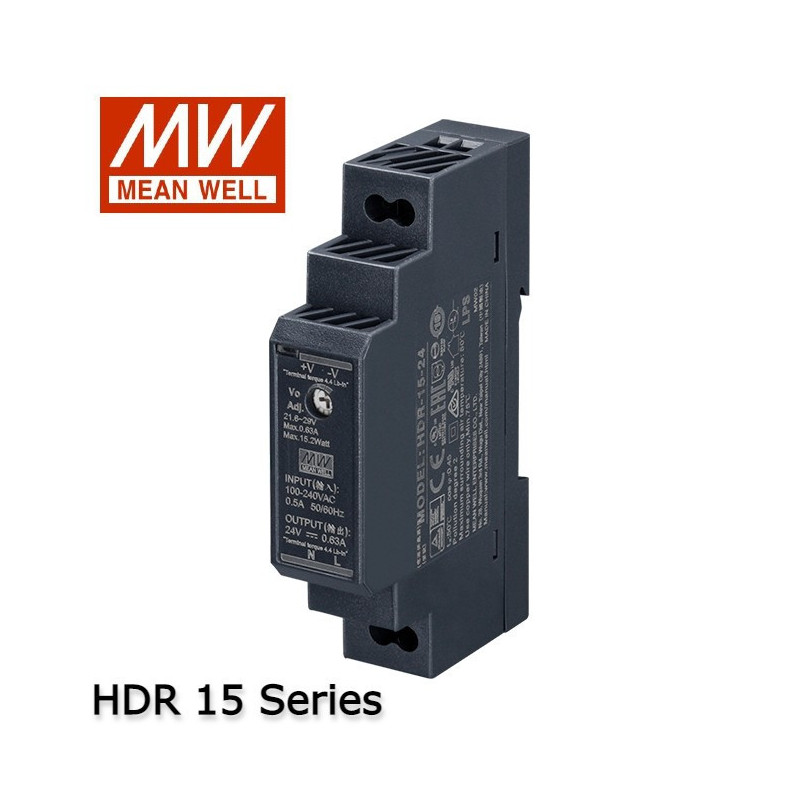

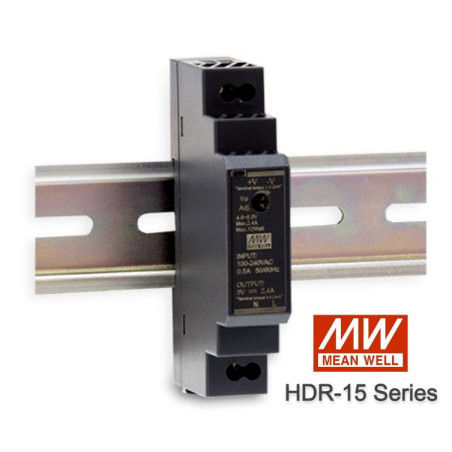

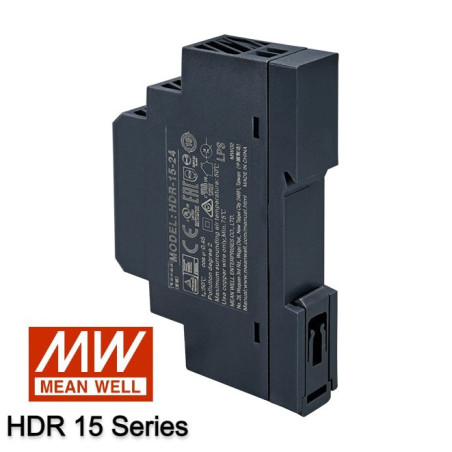

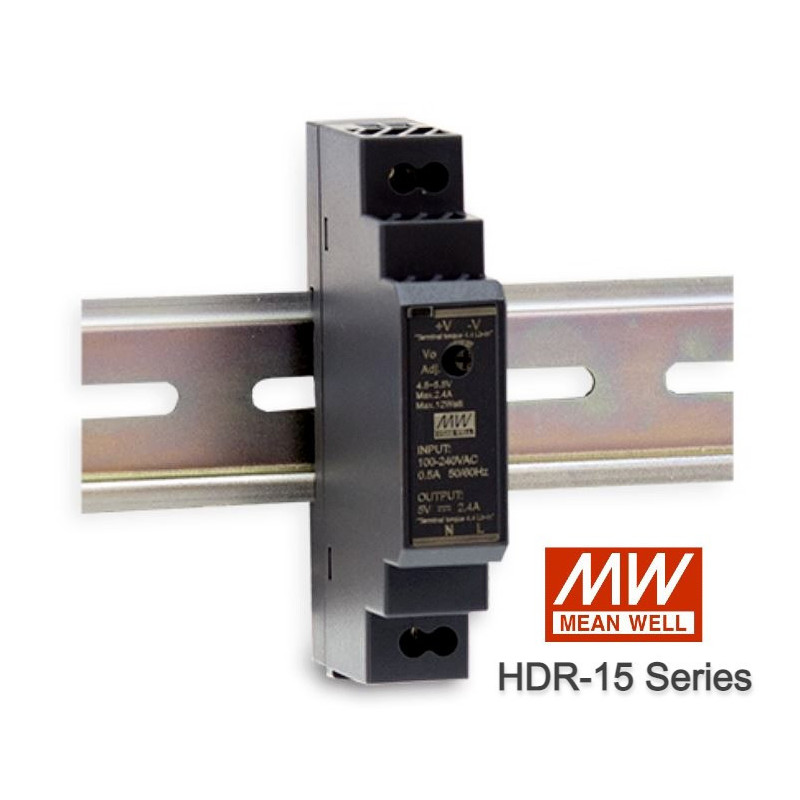

Meanwell HDR series offers an economical DC switch power supply for industrial applications, supplying stable DC voltages to electronics and panel instruments.  DIN rail mounting design allows for ease of installation.

HDR is designed with plastic housing that effectively prevents users from electric hazards.



SPECIFICATIONS



HDR-15 Series



MODELHDR-15-5HDR-15-12HDR-15-15HDR-15-24HDR-15-48
OUTPUTDC VOLTAGE5V12V15V24V48V
RATED CURRENT2.4A1.25A1A0.63A0.32A
CURRENT RANGE0–2.4A0–1.25A0–1A0–0.63A0–0.32A
RATED POWER15W15W15W15.2W15.4W
RIPPLE & NOISE (max.)80mVp-p120mVp-p120mVp-p150mVp-p240mVp-p
VOLTAGE ADJ. RANGE4.5 – 5.5V10.8 – 13.8V13.5 – 18V21.6 – 29V43.2 – 55.2V
VOLTAGE TOLERANCE±2.0%±1.0%±1.0%±1.0%±1.0%
LINE REGULATION±1.0%±1.0%±1.0%±1.0%±1.0%
LOAD REGULATION±1.0%±1.0%±1.0%±1.0%±1.0%
SETUP, RISE TIME2000ms, 80ms/230VAC or 115VAC at full load
HOLD UP TIME (Typ.)30ms/230VAC, 12ms/115VAC at full load
INPUTINPUT VOLTAGE RANGE85–264VAC (277VAC operational), 120–370VDC (390VDC operational)
FREQUENCY RANGE47–63Hz
EFFICIENCY (Typ.)80%85%85.5%86%87%
AC CURRENT (Typ.)0.5A/115VAC, 0.25A/230VAC
INRUSH CURRENT (Typ.)Cold start 25A/115VAC, 45A/230VAC
PROTECTIONOVERLOAD110–145% rated output power; hiccup mode, auto recovery
OVER VOLTAGE5.75–6.75V14.2–16.2V18.8–22.5V30–36V56.5–64.8V
PROTECTION TYPEShut off output voltage, clamping by zener diode
ENVIRONMENTWORKING TEMP.-30°C to +70°C (Refer to Derating Curve)
WORKING HUMIDITY20–90% RH non-condensing
STORAGE TEMP., HUMIDITY-40°C to +85°C, 10–95% RH non-condensing
TEMP. COEFFICIENT±0.03%/°C (0–50°C) RH non-condensing
VIBRATION10–500Hz, 2G 10min./cycle, 60min. each axis (X, Y, Z)
OPERATING ALTITUDE2000 meters
OVER VOLTAGE CATEGORYIII: According to EN61558, EN50178, EN60664-1, EN62477-1, altitude up to(up to 2000m
SAFETY &SAFETY STANDARDUL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1, IEC62368-1, EAC TP TC 004, BSMI CNS14336-1 approved; Design refer to TUV BS EN/EN62368-1
WITHSTAND VOLTAGEI/P-O/P: 4kVAC
ISOLATION RESISTANCEI/P-O/P: 100M Ohms / 500VDC / 25°C / 70% RH
EMC EMISSION
PARAMETERSTANDARDTEST LEVEL / NOTE
ConductedBS EN/EN55032(CISPR32), CNS13438CLASS B
RadiatedBS EN/EN55032(CISPR32), CNS13438CLASS B
Harmonic CurrentBS EN/EN61000-3-2CLASS A
Voltage FlicterBS EN/EN61000-3-3--
EMC IMMUNITYBS EN/EN55024, BS EN/EN5034, BS EN/EN61000-6-2, BS EN/EN61204-3
PARAMETERSTANDARDTEST LEVEL / NOTE
ESDBSEN/EN61000-4-2Level 3, 8KV air; Level 2, 4KV contact, criteria A
Radiated SusceptibilityBSEN/EN61000-4-3Level 3, criteria A
EFT/BurestBSEN/EN61000-4-4Level 3, criteria A
SurgeBS EN/EN61000-4-5Level 4, 2KV/L-N, criterial A
ConductedBS EN/EN61000-4-6Level, 3, criteria A
Magnetic FieldBS EN/EN61000-4-8Level, 4, criteria A
Voltage Dips & interruptionsBS EN/EN61000-4-11

>95% dip 0, 5 periods, 30% dip 25 periods

>95% interruptions 250 periods

OthersMTBF372.4K hrs min. Telcordia SR-332 (Bellcore); 116.1K hrs min. MIL-HDBK-217F (25°C)
MASS78g

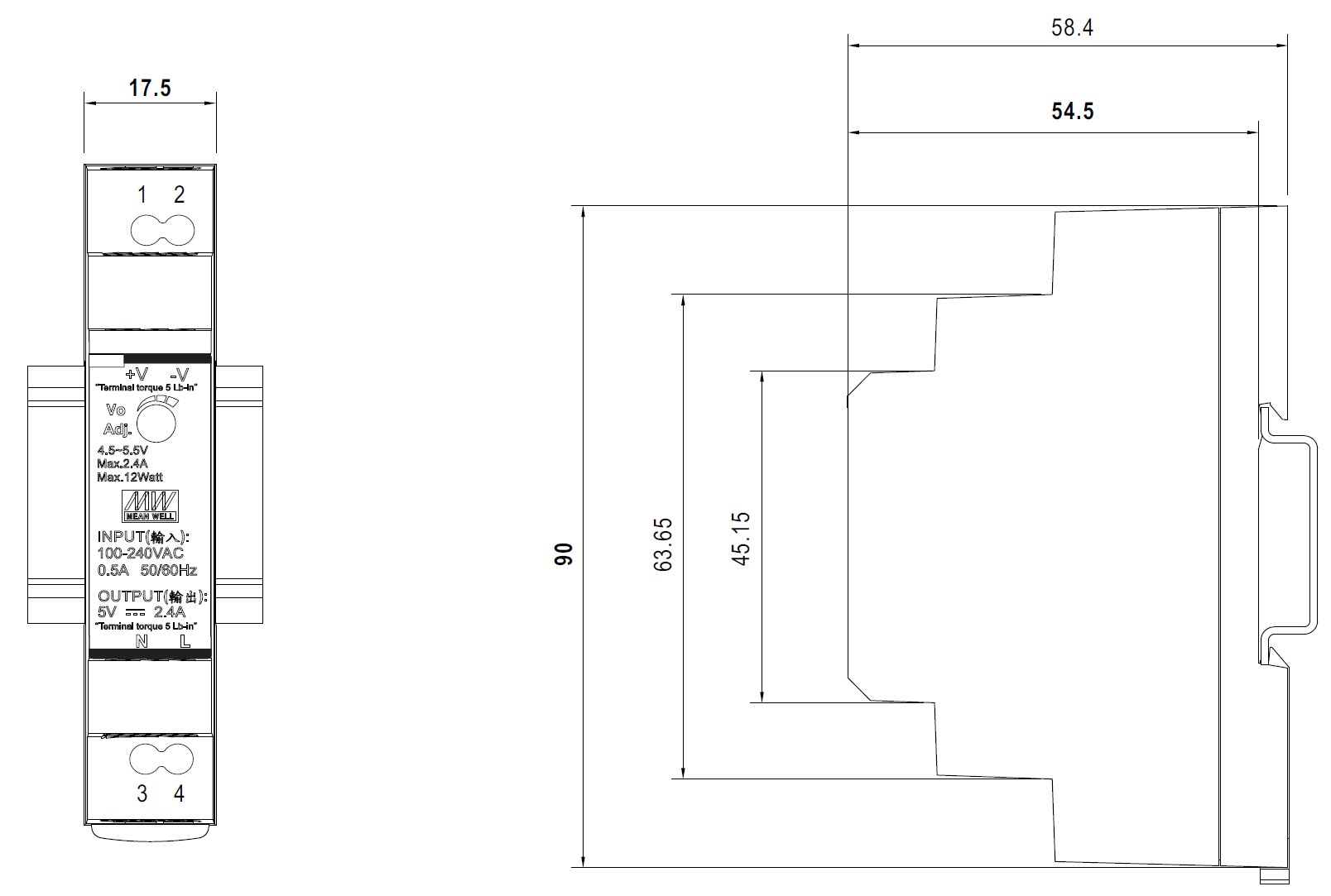

DIMENSION



HDR-30 Series



MODELHDR-30-5HDR-30-12HDR-30-15HDR-30-24HDR-30-48
OUTPUTDC VOLTAGE5V12V15V24V48V
RATED CURRENT3A2A2A1.5A0.75A
CURRENT RANGE0–3A0–2A0–2A0–1.5A0–0.75A
RATED POWER15W24W30W36W36W
RIPPLE & NOISE (max.)80mVp-p120mVp-p120mVp-p150mVp-p240mVp-p
VOLTAGE ADJ. RANGE4.5 – 5.5V10.8 – 13.8V13.5 – 18V21.6 – 29V43.2 – 55.2V
VOLTAGE TOLERANCE±2.0%±1.0%±1.0%±1.0%±1.0%
LINE REGULATION±1.0%±1.0%±1.0%±1.0%±1.0%
LOAD REGULATION±1.0%±1.0%±1.0%±1.0%±1.0%
SETUP, RISE TIME500ms, 50ms/230VAC 500ms, 50ms/115VAC at full load
HOLD UP TIME (Typ.)30ms/230VAC 12ms/115VAC at full load
INPUTINPUT VOLTAGE RANGE85–264VAC (277VAC operational), 120–370VDC (390VDC operational)
FREQUENCY RANGE47–63Hz
EFFICIENCY (Typ.)82%88%89%89%90%
AC CURRENT (Typ.)0.88A/115VAC 0.48A/230VAC
INRUSH CURRENT (Typ.)COLD START 25A/115VAC 45A/230VAC
PROTECTIONOVERLOAD105 ~ 160% rated output power

Hiccup mode when output voltage <50%, recovers automatically after fault condition is removed

Constant current limiting within 50% ~ 100% rated output voltage, recovers automatically after fault condition is removed

OVER VOLTAGE5 .7 5 ~ 7 . 5 V1 5 ~ 1 8 V18.8 ~ 22.5V30 ~ 36V5 7 . 6 ~ 6 7 . 2 V
Protection type : Shut down o/p voltage, re-power on to recover
ENVIRONMENTWORKING TEMP.-30°C to +70°C (Refer to Derating Curve)
WORKING HUMIDITY20–90% RH non-condensing
STORAGE TEMP., HUMIDITY-40°C to +85°C, 10–95% RH non-condensing
TEMP. COEFFICIENT±0.03%/°C (0–50°C) RH non-condensing
VIBRATION10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
OPERATING ALTITUDE2000 meters
OVER VOLTAGE CATEGORYIII: According to EN61558, EN50178, EN60664-1, EN62477-1, altitude up to(up to 2000m
SAFETY &SAFETY STANDARDUL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1,IEC62368-1, EAC TP TC 004, BSMI CNS15598-1 approved;
Design refer to TUV BS EN/EN62368-1
WITHSTAND VOLTAGEI/P-O/P: 4kVAC
ISOLATION RESISTANCEI/P-O/P: 100M Ohms / 500VDC / 25°C / 70% RH
EMC EMISSION
PARAMETERSTANDARDTEST LEVEL / NOTE
ConductedBS EN/EN55032(CISPR32), CNS13438CLASS B
RadiatedBS EN/EN55032(CISPR32), CNS13438CLASS B
Harmonic CurrentBS EN/EN61000-3-2CLASS A
Voltage FlicterBS EN/EN61000-3-3--
EMC IMMUNITYBS EN/EN55024, BS EN/EN5034, BS EN/EN61000-6-2, BS EN/EN61204-3
PARAMETERSTANDARDTEST LEVEL / NOTE
ESDBSEN/EN61000-4-2Level 3, 8KV air; Level 2, 4KV contact, criteria A
Radiated SusceptibilityBSEN/EN61000-4-3Level 3, criteria A
EFT/BurestBSEN/EN61000-4-4Level 3, criteria A
SurgeBS EN/EN61000-4-5Level 4, 2KV/L-N, criterial A
ConductedBS EN/EN61000-4-6Level, 3, criteria A
Magnetic FieldBS EN/EN61000-4-8Level, 4, criteria A
Voltage Dips & interruptionsBS EN/EN61000-4-11

>95% dip 0, 5 periods, 30% dip 25 periods

>95% interruptions 250 periods

OthersMTBF372.4K hrs min. Telcordia SR-332 (Bellcore); 116.1K hrs min. MIL-HDBK-217F (25°C)
MASS130g

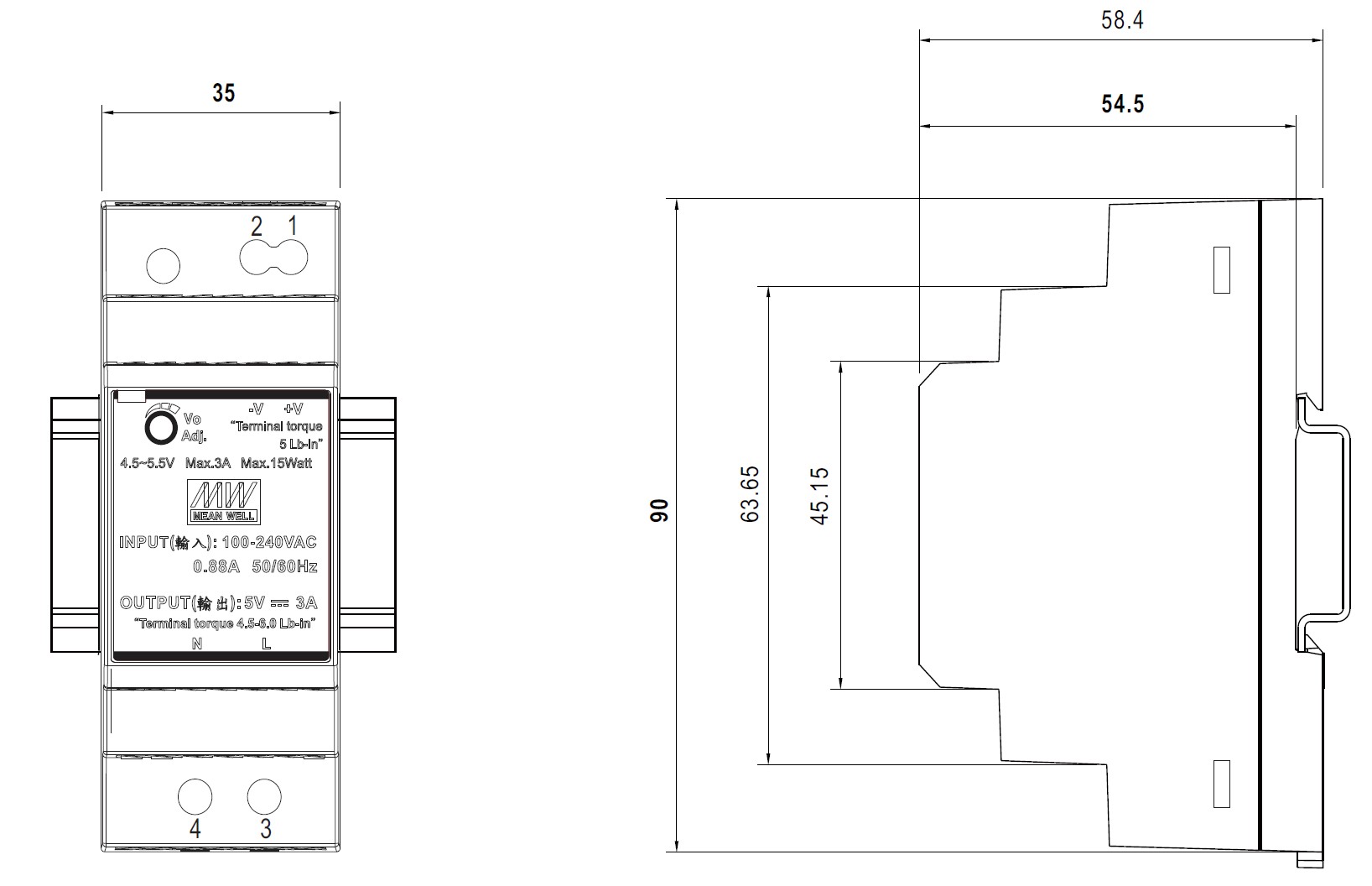

DIMENSION



HDR-60 Series



MODELHDR-60-5HDR-60-12HDR-60-15HDR-60-24HDR-60-48
OUTPUTDC VOLTAGE5V12V15V24V48V
RATED CURRENT6.5A4.5A4A2.5A1.25A
CURRENT RANGE0–6.5A0–4.5A0–4A0–2.5A0–1.25A
RATED POWER32.5W54W60W60W60W
RIPPLE & NOISE (max.)80mVp-p120mVp-p120mVp-p150mVp-p240mVp-p
VOLTAGE ADJ. RANGE5.0 – 5.5V10.8 – 13.8V13.5 – 18V21.6 – 29V43.2 – 55.2V
VOLTAGE TOLERANCE±2.0%±1.0%±1.0%±1.0%±1.0%
LINE REGULATION±1.0%±1.0%±1.0%±1.0%±1.0%
LOAD REGULATION±1.0%±1.0%±1.0%±1.0%±1.0%
SETUP, RISE TIME500ms, 50ms/230VAC 500ms, 50ms/115VAC at full load
HOLD UP TIME (Typ.)30ms/230VAC 12ms/115VAC at full load
INPUTINPUT VOLTAGE RANGE85–264VAC (277VAC operational), 120–370VDC (390VDC operational)
FREQUENCY RANGE47–63Hz
EFFICIENCY (Typ.)85%88%89%90%91%
AC CURRENT (Typ.)1.2A/115VAC 0.8A/230VAC
INRUSH CURRENT (Typ.)COLD START 30A/115VAC 6 0A/230VAC
PROTECTIONOVERLOAD105 ~ 160% rated output power

Hiccup mode when output voltage <50%, recovers automatically after fault condition is removed

Constant current limiting within 50% ~ 100% rated output voltage, recovers automatically after fault condition is removed

OVER VOLTAGE5 .7 5 ~ 6 .7 5 V14 .2 ~ 16 .2 V18.8 ~ 22.5V30 ~ 36V56.5 ~ 64.8V
Protection type : Shut down o/p voltage, re-power on to recover
ENVIRONMENTWORKING TEMP.-30°C to +70°C (Refer to Derating Curve)
WORKING HUMIDITY20–90% RH non-condensing
STORAGE TEMP., HUMIDITY-40°C to +85°C, 10–95% RH non-condensing
TEMP. COEFFICIENT±0.03%/°C (0–50°C) RH non-condensing
VIBRATION10 ~ 500Hz, 2G 10min./1cycle, period for 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
OPERATING ALTITUDE2000 meters
OVER VOLTAGE CATEGORYIII: According to EN61558, EN50178, EN60664-1, EN62477-1, altitude up to(up to 2000m
SAFETY &SAFETY STANDARDUL62368-1, UL508, TUV BS EN/EN61558-2-16, BS EN/EN61558-1,IEC62368-1, EAC TP TC 004, BSMI CNS15598-1 approved;
Design refer to TUV BS EN/EN62368-1
WITHSTAND VOLTAGEI/P-O/P: 4kVAC
ISOLATION RESISTANCEI/P-O/P: 100M Ohms / 500VDC / 25°C / 70% RH
EMC EMISSION
PARAMETERSTANDARDTEST LEVEL / NOTE
ConductedBS EN/EN55032(CISPR32), CNS15936CLASS B
RadiatedBS EN/EN55032(CISPR32), CNS15936CLASS B
Harmonic CurrentBS EN/EN61000-3-2CLASS A
Voltage FlicterBS EN/EN61000-3-3--
EMC IMMUNITYBS EN/EN55024, BS EN/EN5034, BS EN/EN61000-6-2, BS EN/EN61204-3
PARAMETERSTANDARDTEST LEVEL / NOTE
ESDBSEN/EN61000-4-2Level 3, 8KV air; Level 2, 4KV contact, criteria A
Radiated SusceptibilityBSEN/EN61000-4-3Level 3, criteria A
EFT/BurestBSEN/EN61000-4-4Level 3, criteria A
SurgeBS EN/EN61000-4-5Level 4, 2KV/L-N, criterial A
ConductedBS EN/EN61000-4-6Level, 3, criteria A
Magnetic FieldBS EN/EN61000-4-8Level, 4, criteria A
Voltage Dips & interruptionsBS EN/EN61000-4-11

>95% dip 0, 5 periods, 30% dip 25 periods

>95% interruptions 250 periods

OthersMTBF3524.8K hrs min. Telcordia SR-332 (Bellcore) ; 927.6K hrs min. MIL-HDBK-217F (25℃)
MASS190G

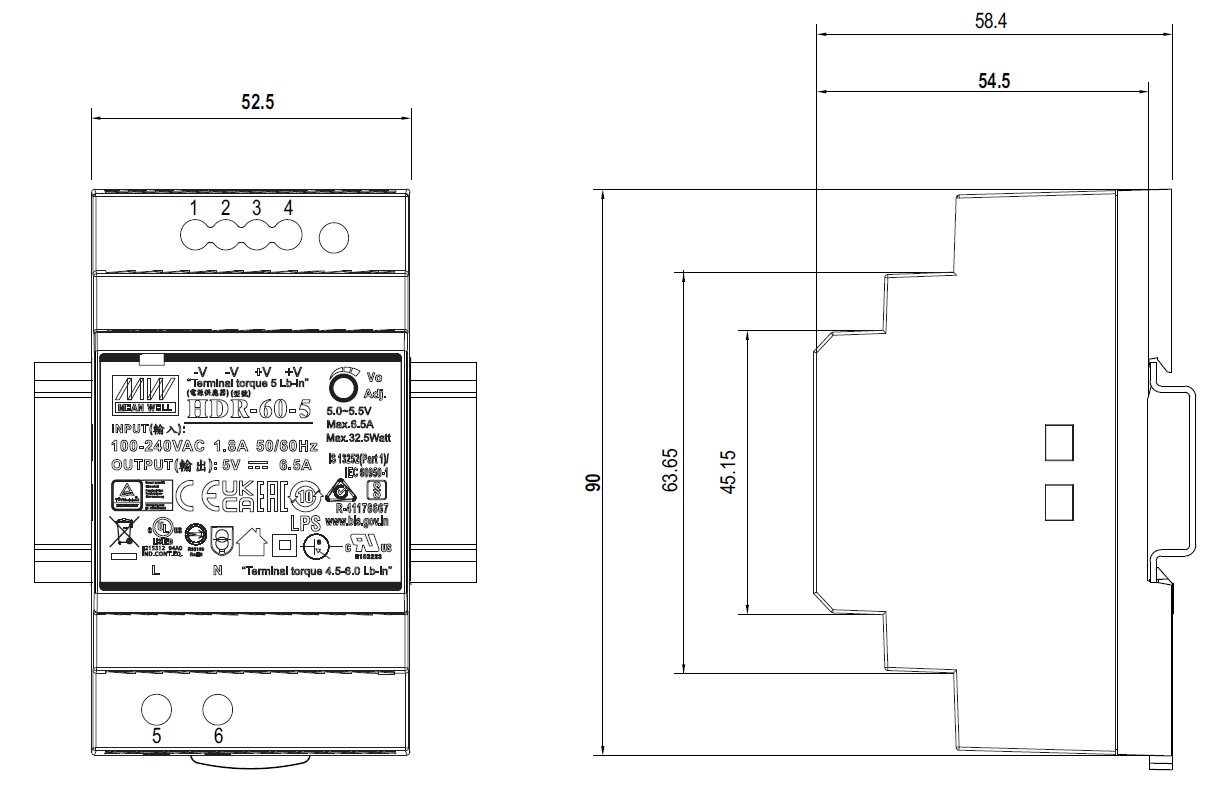

DIMENSION
